Производство

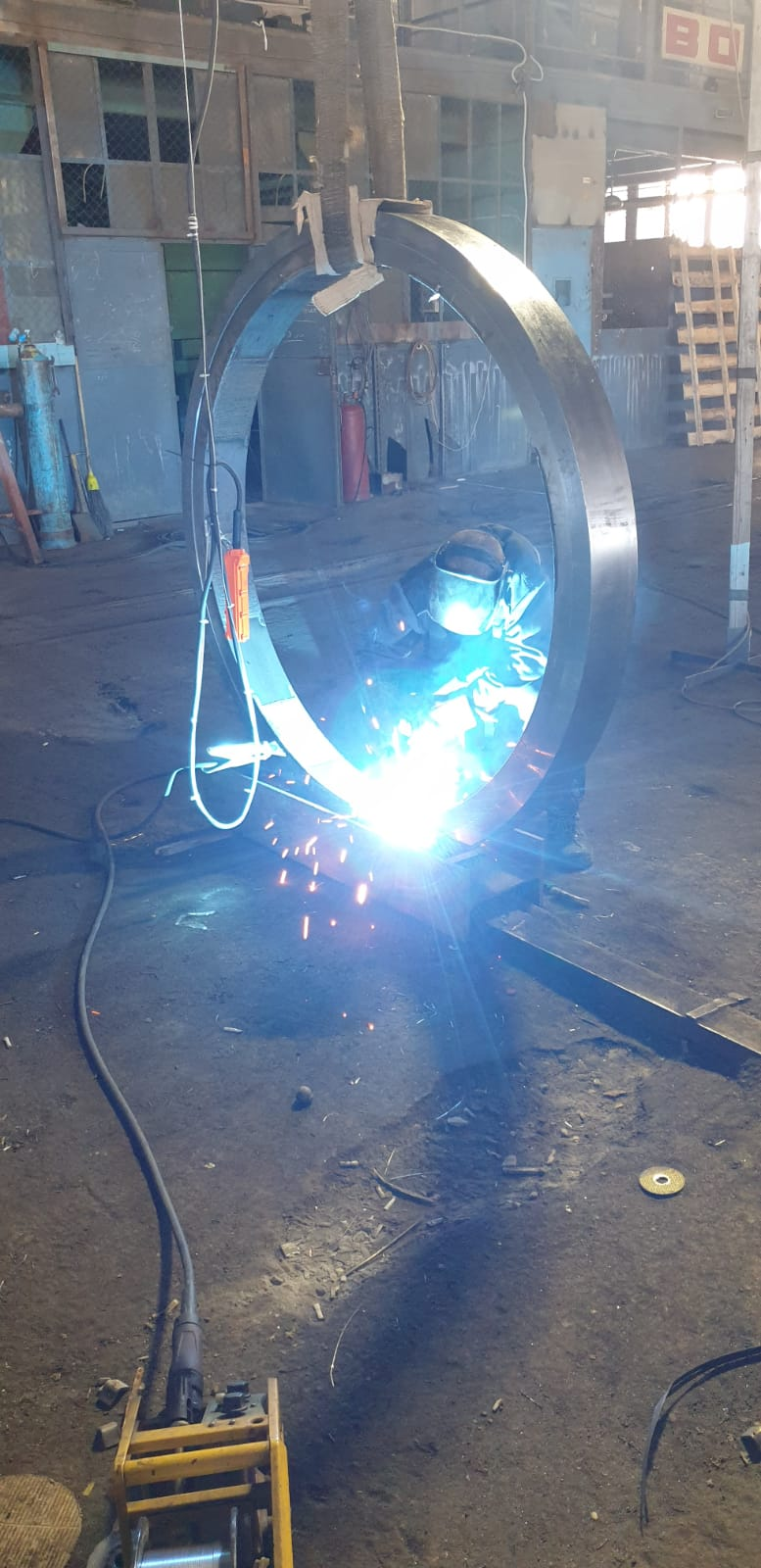

По сравнению с низкоуглеродистыми сталями большинство высоколегированных сталей и сплавов обладают пониженным коэффициентом теплопроводности (до 2 раз при повышенных температурах) и увеличенным коэффициентом линейного расширения (до 1,5 раза).

Низкий коэффициент теплопроводности приводит при сварке к концентрации тепла и вследствие этого к увеличению проплавления металла изделия. Поэтому для получения заданной глубины проплавления следует снижать величину сварочного тока на 10 - 20%.

Увеличенный коэффициент линейного расширения приводит при сварке к большим деформациям сварных изделий, а в случае значительной жесткости - относительно крупные изделия, повышенная толщина металла, отсутствие зазора между свариваемыми деталями, жесткое закрепление изделия - к образованию трещин в сварочном изделии.

Высоколегированные стали и сплавы более склонны к образованию трещин, чем низкоуглеродистые. Горячие трещины появляются большей частью в аустенитных сталях, холодные - в закаливающихся сталях мартенситного и мартенситно-ферритного классов. Кроме этого, коррозионностойкие стали, не содержащие титана или ниобия или легированные ванадием, при нагревании выше 500°С теряют антикоррозионные свойства по причине выпадения из твердого раствора карбидов хрома и железа, которые становятся центрами коррозии и коррозионного растрескивания. Термической обработкой (чаще всего закалкой) можно восстановить антикоррозионные свойства сварных изделий. Нагревом до 850°С ранее выпавшие из раствора карбиды хрома вновь растворяются в аустените, а при быстром охлаждении они не выделяются в отдельную фазу. Такой вид термообработки называют стабилизацией. Однако стабилизация приводит к снижению пластичности и вязкости стали.
